RS232 RS485 ho Ethernet Modbus Gateway MQTT Gateway Edge Computing Modbus RTU

Tlhaloso e Khutšoanyane:

DTU ke tsela ea khomphutha e nang le lithapo le tse se nang mohala, e nang le litšobotsi tsa lebelo le holimo, tieho e tlase le botsitso bo phahameng, 'me e ts'ehetsa Netcom eohle ea mobile, telecom, China Unicom le li-radio le lithelevishene. E na le li-interfaces tse ruileng tsa hardware: RS232/RS485, Ethernet port, POE power supply, Micor USB debugging port, WIFI/Bluetooth, 4G, CAT-1, NB-IOT, LoRa wireless unit, khetho ea GPS positioning le eSIM card, datalogger ho boloka data sebakeng se phahameng joalo-joalo.

Lihlahisoa li nka litekanyetso tsa moralo oa indasteri, 'me li na le khokahanyo e khahlanong le ho khutlela morao, ho feta hona joale, ho feta-voltage le tšireletso e tlase ea motlakase. Molebeli o hahelletsoeng ka hare o ka fana ka marang-rang a tšepahalang le phetiso ea data e feto-fetohang bakeng sa liketsahalo le liindasteri tse fapaneng.


Lintlha tsa Sehlahisoa

Li-tag tsa Sehlahisoa

Sehlahisoa sa Vedio

Likarolo tsa Sehlahisoa

Tšehetsa RS232/RS485 wired serial port, e ka hokahanang ka kotloloho le lisebelisoa tsa sensor bakeng sa ho fumana data, mme RS485 e ka sebelisoa e le moamoheli kapa lekhoba;
● Mokhoa oa boikhethelo oa WiFi dual frequency (AP + STA);
● Ho ikhethela Bluetooth 4.2/5.0, software e ka lokisehang ea tlhahlobo ea mohala oa thekeng;
● Sehokelo sa Ethernet sa boikhethelo, se ka ikamahanyang le phepelo ea motlakase ea POE;
● Mosebetsi oa boikhethelo oa ho beha boemo ba GNSS;
● Tšehetsa Mobile, Unicom, Telecom, Radio le Television Netcom;
● Tšehetsa Modbus TCP, Modbus RTU, serial transparent transparent, TCP, UDP, HTTPD, MQTT, OneNET, JSON, LoRaWAN le li-protocol tse sa tloaelehang;
● Sethala sa maru, pontšo ea data ea selefouno le alamo;
● Lebenkele la data ho disk ea lehae ea U

Lisebelisoa tsa Sehlahisoa

E sebelisoa haholo ho: matloana a bohlale a sechaba, temo ea temo, leruo la liphoofolo, tikoloho ea ka tlung, leihlo la khase, lerōle la boemo ba leholimo, polokelo e batang ea polokelo ea lijo-thollo, karache ea liphaephe le masimo a mang.

Lihlahisoa tsa lihlahisoa

Tlhaloso ea DUT

Morero

Tlhaloso

Tlhaloso ea phepelo ea motlakase Adapter DC12V-2A
  Sebopeho sa phepelo ea matla Phepelo ea Matla a DC: Cylinder 5.5 * 2.1 mm
  Lethathamo la phepelo ea matla 9-24VDC
  Tšebeliso ea matla Karolelano ea hajoale ke 100mA tlasa phepelo ea motlakase ea DC12V
Theminale A RS485 phini
  B RS485 phini
  MATLA Motlakase o nang le tšireletso e hahelletsoeng ka morao
Leseli la sesupo PWR Power indicator: e dula e buletswe ha e buletswe
  LORA Letšoao la waelese la LORA: Lora oa benya ha ho na le tšebelisano ea data, 'me hangata oa tima
  RS485 Leseli la RS485: RS485 e benya ha ho na le tšebelisano ea data 'me hangata ea tima
  WIFI Leseli la letšoao la WIFI: WIFI ea benya ha ho na le tšebelisano ea data, 'me hangata ea tima
  4G Leseli la 4G: 4G ea benya ha ho na le tšebelisano ea data 'me hangata ea tima
Boema-kepe ba serial RS485 Botala bo botala 5.08mm*2
  RS232 DB9
  Sekhahla sa bothata (bps) 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400
  Bonyane ba data 7, 8
  Emisa hanyane 1, 2
  Parity hanyane HA HO LE MOTHO, OA MOHLOLO, LE TSELA
Lintho tsa 'mele Khetla Sheet tšepe khetla, lerōle kereiti IP30
  Ka kakaretso litekanyo 103 (L) × 83 (W) × 29 (H) limilimithara
  Mokhoa oa ho kenya Tlhophiso ea mofuta oa seporo sa tataiso, kemiso ea mofuta oa lebota, ho beoa komporo e otlolohileng
  Lintlha tsa EMC Mohato oa 3
  Mocheso oa ho sebetsa -35 ℃ ~ + 75 ℃
  Mongobo wa polokelo -40 ℃ ~ + 125 ℃ (ha ho condensation)
  Mongobo o sebetsang 5% ~ 95% (ha ho condensation)
Ba bang Konopo ea ho kenya hape Tšehetso ea ho qalella ho tsoa femeng
  Sebopeho sa MicroUBS Debug interface, ntlafatso ea firmware
Khetho
Ethernet Litlhaloso tsa mesh port RJ45 interface: 10/100 Mbps e ikamahanyang le maemo, 802.3 e lumellana
  Nomoro ea likou tsa marang-rang 1*WAN/LAN
POE Matla a kenyang 42V-57V
  Mojaro o hlahisoang 12v1. 1a
  Phetoho e sebetsang hantle 85% (kenyo 48V, tlhahiso 12V1.1 A)
  Setsi sa ts'ireletso Ka ts'ebetso ea ts'ireletso ea overcurrent / e khuts'oane ea potoloho
CAT-1 LTE Cat 1 E na le marang-rang a 4G, latency e tlase le tšireletso e phahameng
  Maqhubu a Maqhubu LTE FDD: B1/B3/B5/B8LTE TDD: B34/B38/B39/B40/B41
  TX Matla LTE TDD: B34/38/39/40/41: 23dBm ± 2dBLTE FDD: B1/3/5/8: 23dBm ± 2dB
  Boikutlo ba Rx FDD: B1/3/8:-98dBmFDD: B5:-99dBmTDD: B34/B38/B39/B40/B41:-98 dBm
  Lebelo la Phetiso LTE FDD: 10MbpsDL/5Mbps ULLTE TDD: 7.5 MbpsDL/1Mbps UL
4G Standard TD-LTE FDD-LTE WCDMA TD-SCDMA GSM/GPRS/EDGE
  Tekanyetso ea sehlopha sa maqhubu Sehlopha sa TD-LTE 38/39/40/41 FDD-LTE Sehlopha 1/3/8WCDMA Band 1/8 TD-SCDMA Band 34/39GSM Band 3/8
  Fetisetsa matla TD-LTE + 23dBm (Power Class 3) FDD-LTE + 23dBm (Power Class 3) WCDMA + 23dBm (Power Class 3) TD-SCDMA + 24dBm (Power Class 2) GSM
Sehlopha sa 8 + 33dBm (Sehlopha sa Matla 4) GSM Band 3 + 30dBm (Sehlopha sa Matla 1)
  Tlhaloso ea tekheniki TD-LTE 3GPP R9 CAT4 Downlink 150 Mbps, Uplink 50 Mbps FDD-LTE 3GPP R9 CAT4 Downlink 150 Mbps, Uplink 50 Mbps WCDMA HSPA + Downlink
21 Mbps Uplink 5.76 Mbps TD-SCDMA 3GPP R9 Downlink 2.8 Mbps Uplink 2.2 Mbps GSM MAX: Downlink 384 kbps Uplink 128 kbps
  Protocol ea marang-rang UDP TCP DNS HTTP FTP
  Cache ea marang-rang Romela 10Kbyte, fumana 10Kbyte
WIFI Tekanyetso e se nang mohala 802.11 b/g/n
  Sebaka sa maqhubu 2.412 GHz-2. 484 GHz
  Fetisetsa matla 802.11 b: + 19dbm (Max. @ 11Mbps, CCK) 802.11 g: + 18dbm (Max. @ 54Mbps, OFDM) 802.11 n: + 16dbm (Max. @ HT20, MCS7)
  Ho amohela kutlo 802.11 b:-85 dBm (@ 11Mbps, CCK) 802.11 g:-70 dBm (@ 54Mbps, OFDM) 802.11 n:-68 dBm (@ HT20, MCS7)
  Sebaka sa phetiso E hahelletsoeng ka har'a 100m (mohala o bulehileng oa pono) le boholo ba kantle ba 200m (mohala o bulehileng oa pono, antenna ea 3dbi)
  Mofuta oa marang-rang o se nang mohala Seteishene/AP/AP + Seteishene
  Mokhoa oa ts'ireletso WPA-PSK/WPA2-PSK/WEP
  Mofuta oa encryption TKIP/AES
  Protocol ea marang-rang TCP/UDP/HTTP
bluetooth Tekanyetso e se nang mohala BLE 5.0
  Sebaka sa maqhubu 2.402 GHz-2. 480 GHz
  Fetisetsa matla Boholo ba 15dBm
  Ho amohela kutlo -97 dBm
  Tlhophiso ya mosebedisi SmartBLELink BLE Distribution Network
LoRa Mokhoa oa ho feto-fetoha LoRa/FSK
  Sebaka sa maqhubu 410 ~ 510Mhz
  Lebelo la moea 1.76 ~ 62.5 Kbps
  Fetisetsa matla 22dBm
  Ho amohela kutlo -129dBm
  Sebaka sa phetiso 3500m (sebaka sa phetisetso (se bulehileng, se sa sitisoe, boleng ba litšupiso, bo amanang le tikoloho ea liteko)
  Emission hajoale 107mA (e tloaelehileng)
  Ho amohela hona joale 5.5 mA (e tloaelehileng)
  Dormancy hona joale 0.65 μ A (e tloaelehileng)
Boloka lintlha U boloka disk Ts'ehetsa 16GB, 32GB kapa 64GB kapa tloaelo e kholoanyane e entsoeng

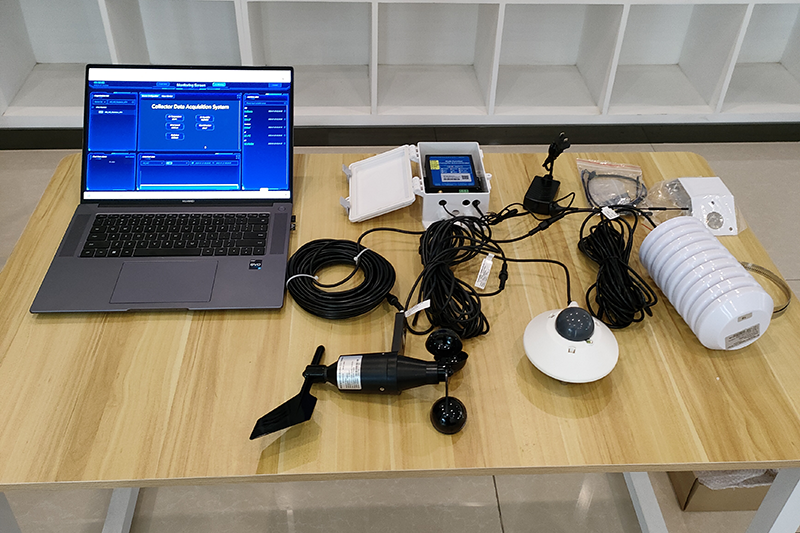

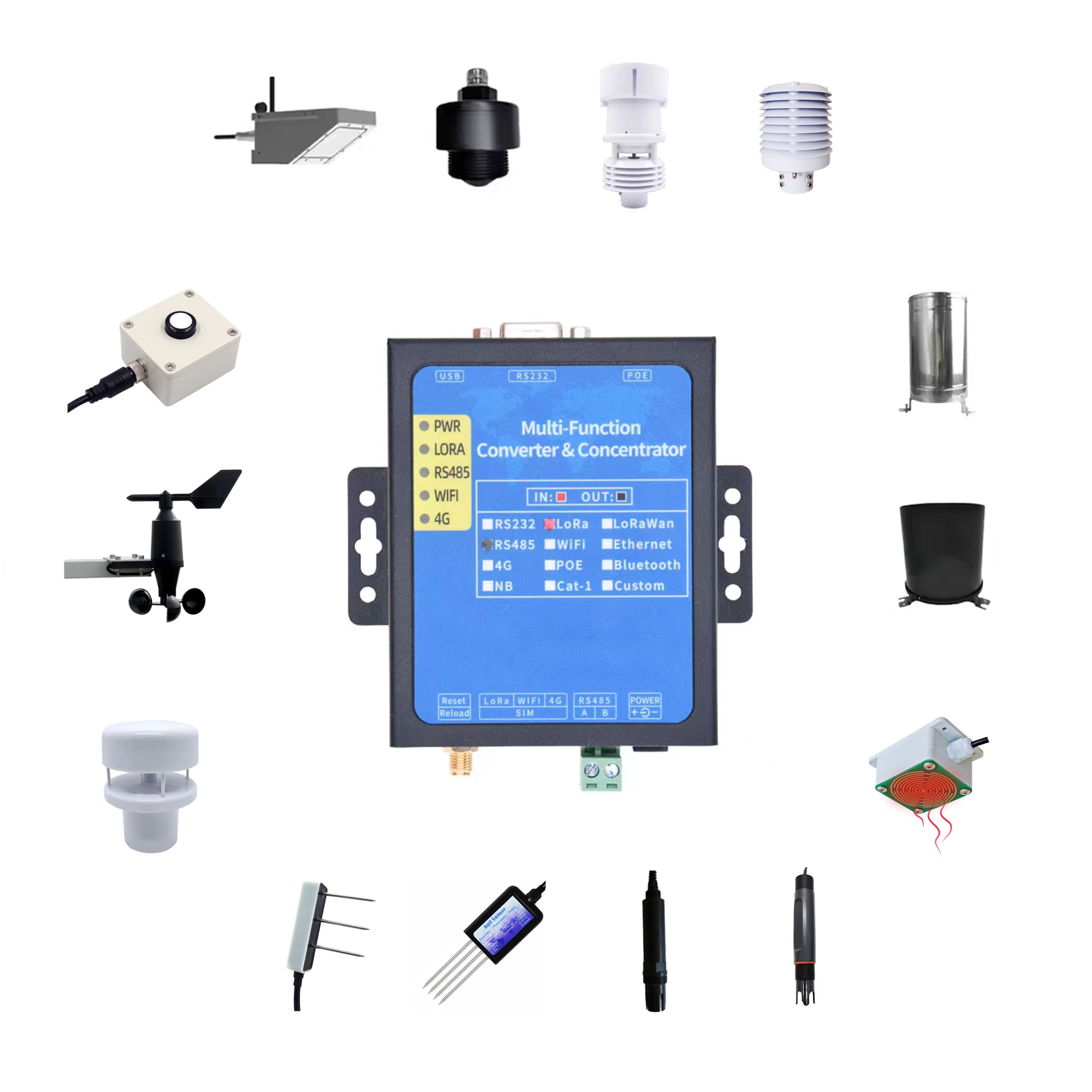

Sebaka sa kopo Seteishene sa boemo ba leholimo, kutlo ea mobu, kutlo ea khase, kutlo ea boleng ba metsi, sensor ea boemo ba metsi radar, sensor ea mahlaseli a letsatsi, lebelo la moea le
sensor ea tataiso, sensor ea pula, joalo-joalo.

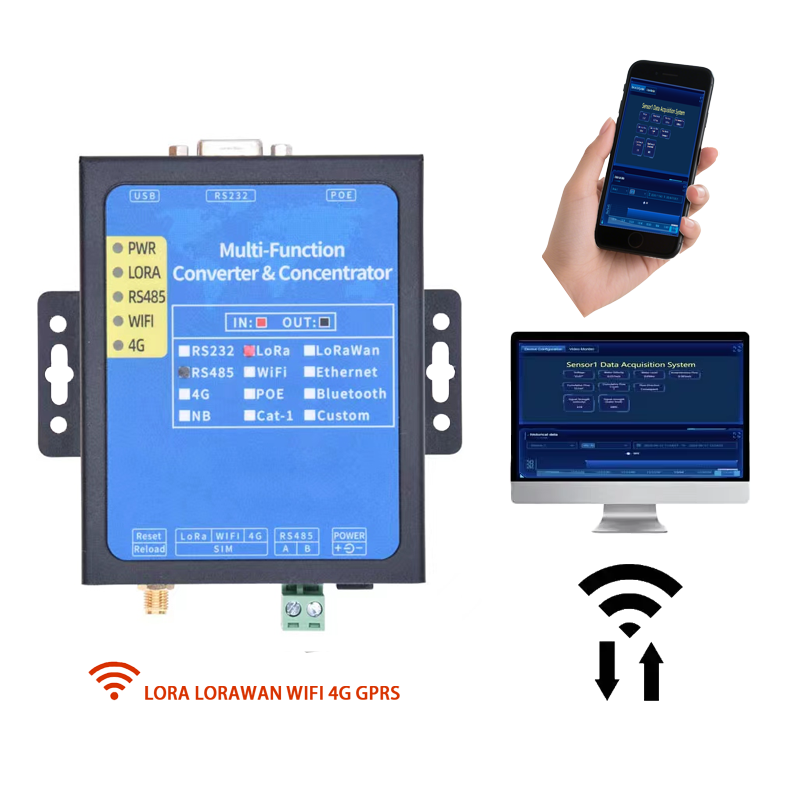

Cloud Server le Software hlahisa

Cloud server Seva ea rona ea leru e hokahane le module ea waelese
Mosebetsi oa software 1. Sheba data ea nako ea sebele qetellong ea PC

2. Khoasolla data ea nalane ka mofuta oa Excel
3. Beha alamo bakeng sa paramethara e 'ngoe le e' ngoe e ka romellang tlhaiso-leseling ea alamo ho lengolo-tsoibila la hau ha data e lekantsoeng e le sieo



LBH

P: Nka fumana khotheishene joang?
A: U ka romella lipotso ho Alibaba kapa tlhahisoleseling e ka tlase, u tla fumana karabo hang-hang.

Q: Ke litšobotsi life tse ka sehloohong tse hlahisoang ke moqokeleli oa data oa RS485?
A: 1. Tšehetsa RS232 / RS485 wired serial port, e ka kopanngoang ka ho toba le lisebelisoa tsa sensor bakeng sa ho fumana lintlha, 'me RS485 e ka sebelisoa e le moeti kapa lekhoba;
2. Mokhoa oa boikhethelo oa WiFi dual frequency (AP + STA);
3. Khetho ea Bluetooth 4.2/5.0, software e ka lokisehang ea tlhahlobo ea mohala oa thekeng;
4. Sehokelo sa Ethernet sa boikhethelo, se ka ikamahanyang le phepelo ea motlakase ea POE;
5. Mosebetsi oa boikhethelo oa ho beha boemo ba GNSS.

P: Na re ka khetha li-sensor tse ling tse lakatsehang?
A: E, re ka fana ka tšebeletso ea ODM le OEM.

P: Nka fumana disampole?
A: E, re na le lisebelisoa tse fumanehang setokong ho u thusa ho fumana lisampole kapele kamoo re ka khonang.

P: Sephetho sa lets'oao ke eng?
A: RS485.

P: Nka bokella data joang mme o ka fana ka seva le software e tsamaellanang?
A: Re ka fana ka mekhoa e meraro ea ho bonts'a data:
(1) Kopanya logger ea data ho boloka data ho karete ea SD ka mofuta oa Excel
(2) Kopanya skrine ea LCD kapa LED ho bontša data ea nako ea sebele
(3) Hape re ka fana ka seva ea leru le software e ts'oanang ho bona data ea nako ea 'nete qetellong ea PC.

P: Nka tseba tiisetso ea hau?
A: E, hangata ke selemo se le seng.

P: Nako ea ho fihla ke mang?
A: Hangata, thepa e tla tlisoa matsatsing a 3-5 a ho sebetsa ka mor'a ho fumana tefo ea hau. Empa ho itšetlehile ka bongata ba hau.
